I7SWX

oltre 3000 messaggi sul Forum

Inserito il - 12/01/2009 : 19:20:41

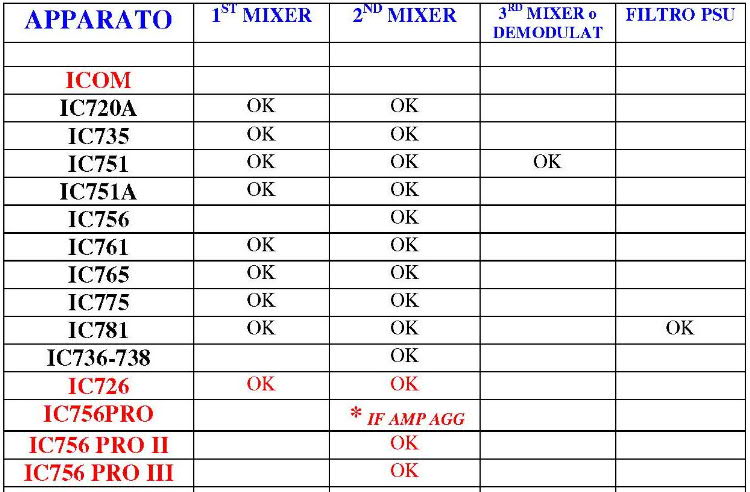

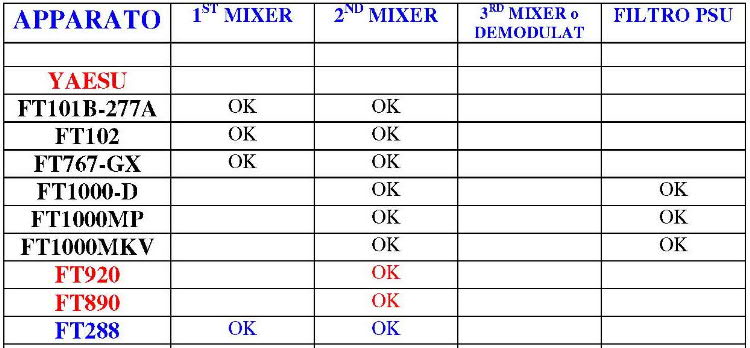

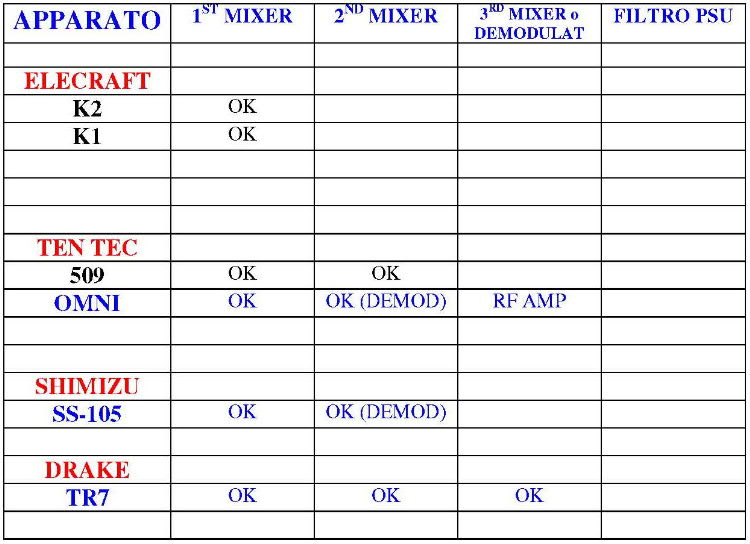

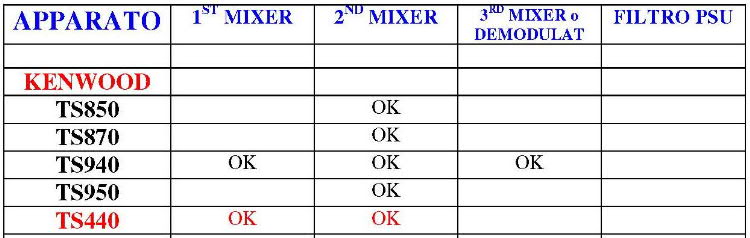

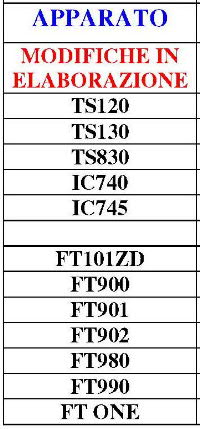

Carissimi amici, dopo un po’ di silenzio eccomi qua’ per aggiornarvi sullo stato dei lavori.. “Progetto Modifiche Apparati Commerciali”. Dato il lasso di tempo superiore almese la vecchia discussione e’ stata bloccata. Per ovviare a problemi per gli interessati ed i curiosi del progetto ho aperto questa discussione riportando il testo e le informazioni della prima nota della precedente. Altri dettagli possono ancora essere leggibili seguendo i limk riportato alla fine di questa pagina.. Estratto: Di seguito sono gli elenchi per Costruttore ed, all’interno, i vari apparati con riportatati gli stadi interessati dalle modifiche suggerite (OK significa che ho studiato la modifica per quello specifico stadio). E’ anche riportato un elenco di apparati sotto studio. Coloro che fossero interessati ad eventuali modifiche, su apparecchiature non in elenco, sono pregati di contattarmi direttamente ed inviarmi copia degli schemi elettrici e block diagram, se possibile in A3. ICOM: KENWOOD: YAESU: VARIE: IN ELABORAZIONE: In questa discussione, una volta distribuiti i kit, saranno riportati eventuali commenti degli utenti che le hanno applicate ed eventuali loro consigli-suggerimenti, salvo ch in secifici casi sia piu' utile aprire una nuova discussione. INFORMAZIONI GENERALI Finalmente ho ricevuto tutti i componenti e PCB, mettendomi in grado di cominciare la selelzione dei componenti e la preparazione delle buste. Mi dispiace per i vari ritardi che si sono accavallati tra l'acquisizione componenti, da diverse fonti, e la progettazione e produzione dei PCB. La previsione e' che i kit potrebbero essere distribuibili entro inizio febbraio p.v. Questo ulteriore ritardo e’ associato al fatto che gli schemi da mepreparati per le modifiche sui vari apparati commerciali debbono essere riaggiornati ai riferimenti degli schemi universali che hanno portato alla progettazione dei circuiti stampati. Questo lavoro deve essere fatto per ridurre la possibilita’ di problemi in via di assemblaggio e di ovviare alla mancanza degli stessi. Per facilitare l'assemblaggio, oltre al/ai PCB vi saranno quantita' di componenti extra rispetto al necessario, la ragione e’ quella di ovviare alla possibilita' di "smarrimento" dei piccoli componenti SMD, in particolare le resistenze ed i condensatori. Non sono forniti i fili ed i cavi schermati o coassiali per i collegamenti. E' fornito il filo smaltato, singolo e bifilare, per l'avvolgimento dei trasformatori. Per quegli apparati per i quali e' suggerita la sostituzione dei Dual Gate Mosfet, tipo 3SK74 e simili e 3SK131, saranno forniti 10x BF998 o BF998R. Questi transistori dovranno essere saldati dal lato del rame, in particolare per i vecchi tipi di DGM, essendo SMD. Vi sara', inoltre, una calza (desoldering braid) per l'aspirazione dello stagno in caso di sovrabbondanza della saldatura sui piedini degli integrati o tra tracce o per l'eventuale dissaldatura o sostituzione dei componenti. I kit universali avranno dei componenti che verranno o meno utilizzati, a seconda della configurazione degli stadi sostitutivi. Questa scelta e’ stata fatta per facilitare la formazione degli stessi kit, uno solo per tutti i tipi di apparati. Come riportato negli schemi di modifica, abbiamo i seguenti KIT: 1) Sostituzione dei mixer: a) passivo a diodi - kit universale mixer 2T FSA3157 H-Mode b) attivo a 2x JFET o uPC1037 o DG Mosfet - kit universale mixer 2T FSA3157 H-Mode + kit universale amplificatore per ridistribuzione guadagno 2) Ridistribuzione Guadagno stadi Kit universale amplificatore 2x JFET 3) Filtraggio Rumore su linea PSU per i VCO del PLL Kit Finess PSU Filtro per ridurre il rumore sulla linea di alimentazione per ridurre possibilita’ di modulazione in AM dei VCO (riduzione phase noise - Progetto Venzel Ass.). 4) Elecraft K2 e K1 a) Il kit per la sostituzione del primo mixer avra', in addizionale, b) il kit per la costruzione del roofing filter (balun e quarzi). Non vi sara' PCB ma solo una striscia di materiale PCB sulla quale assemblare il filtro. 5)Documentazione finale Nella documentazione finale, oltre agli schemi, saranno riportate le informazioni relative al posizionamento dei componenti sui vari PCB e l'assemblaggio dei trasformatori del mixer e dell'amplificatore. 6) Assemblaggio delle schede Per facilitare l'assemblaggio delle schede, qualora non si abbiano delle visiere da ingrandimento, tipo quelle utilizzate per aereomodellismo e simili, e' possibile utilizzare gli occhiali da vista “pronti all’uso” in vendita presso supermercati ed altri negozi. Scegliere quelli con la piu' forte gradazione. La lampada con lente puo' non essere di facile utilizzo. Le due mani debbono essere dedicate una al saldatore e l'altra alla presa e posizionamento del componente da saldare. Confrontando gli schemi delle modifiche con gli schemi originali ed i PCB degli apparati dovrebbe risultare chiaro come effettuare gli eventuali tagli di tracce o rimozione di componenti e connessione dei nuovi stadi. Cordiali 73 Gian I7SWX A coloro che per la prima volta leggono questa nota, sul “Progetto Modifiche Apparati Commerciali”, suggerisco di leggere quanto riportato nelle discussioni in riferimento: AUTOCOSTRUZIONE ELENCO MODIFICHE APPARATI + ALTRE INFO http://www.arifidenza.it/Forumom/to...PIC_ID=70734 “Non abbiate paura, aprite anzi spalancate ....." http://www.arifidenza.it/Forumom/to...PIC_ID=69701 Discussione originale: “PROGETTO MODIFICHE APPARATI COMMERCIALI“ http://www.arifidenza.it/Forumom/to...PIC_ID=73037


Regione Puglia ~ Prov.: Bari ~ Città: Casamassima ~ Messaggi: 3002 ~ Membro dal: 02/01/2005 ~ Ultima visita: 16/09/2024

I7SWX

oltre 3000 messaggi sul Forum

Inserito il - 12/01/2009 : 20:23:15

PROGETTO MODIFICHE APPARATI COMMERCIALI

I PCB sono pronti ed i kit in via di preparazione.

Di seguito sono le foto e le informazioni associate ai PCB per il posizionamento dei componenti. Come potete rilevare dalle foto, la qualita’ e’ di tipo professionale e non sono prototipi.

Mixer Universale

Circuito stampato Mixer – Foto:

401,71 KB

Disegno circuito stampato e posizionamento componenti:

153,25 KB

Amplificatore Universale

Circuito stampato Amplificatore - Foto:

265,31 KB

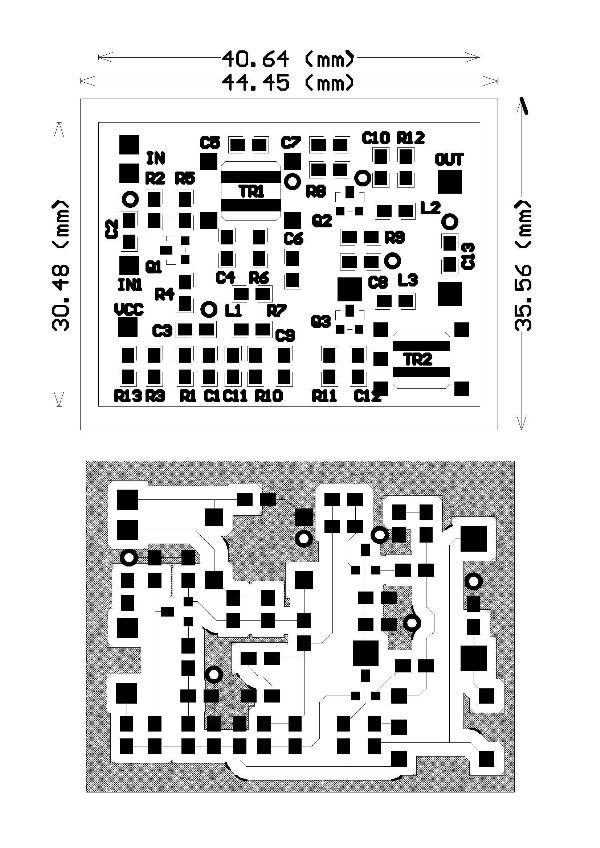

Disegno circuito stampato e posizionamento componenti:

104,33 KB

PSU Filtro Elettronico

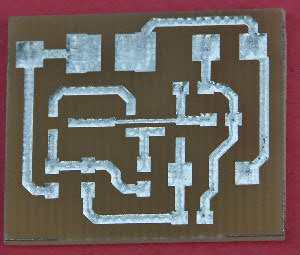

Circuito stampato PSU Filtro – Foto:

18,74 KB

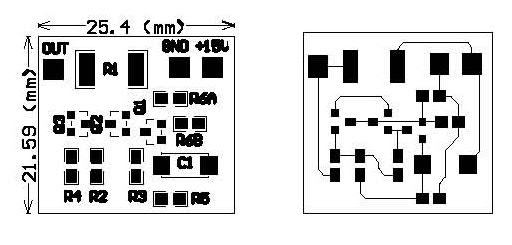

Disegno circuito stampato e posizionamento componenti:

26,48 KB

Foto di esempio di assemblaggio dell’amplificatore.

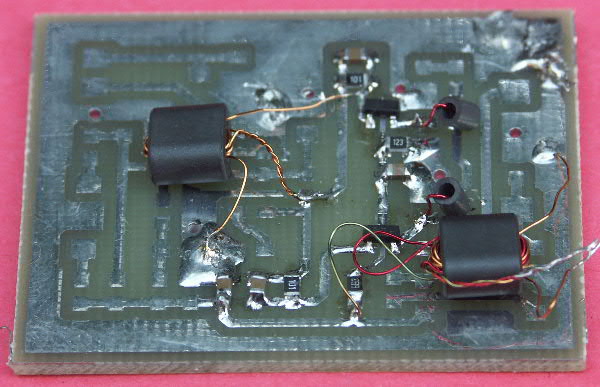

Amplificatore Assemblato - Foto:

52,88 KB

E’ visibile la parte assemblata dell’amplificatore senza il circuito buffer. L’amplificatore ha uno schermo che viene aggiunto ad assemblaggio ultimato, come visibile nella foto successiva.

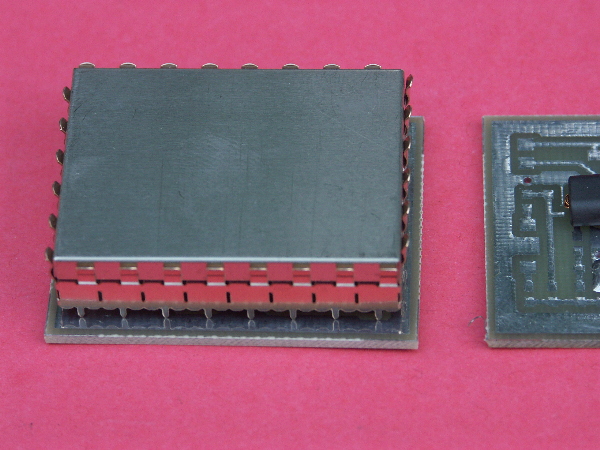

Amplificatore con schermo:

228,05 KB

Lo stesso tipo di schermo e’ previsto per il mixer. La schermatura dei due circuiti e’ importante per ovviare ad interferenze eventualmente generate ed in particolare quelle esterne ai circuiti stessi.

Non associo a queste informazioni gli schemi dei circuiti universali sia del mixer e sia dell’amplificatore per ovviare confusioni... lo so che sono forte in questo ..hi

Appena i kit iniziali e le modifiche riferimenti saranno pronti daro’ dovuta informazione su questa discussione ed in via diretta. Ci saranno delle priorita’ di rilascio a seconda del numero di richieste pervenute, iniziando da FT1000; IC775; IC751...

Cordiali 73

Modificato da - I7SWX in data 12/01/2009 22:04:39

Firma di I7SWX

Gian
I7SWX, F5VGU, W1-I7SWX, CE3-I7SWX, SWL I1-10089; ex: I1SWX, I5SWX, I2SWX, I0SWX

Membro: I QRP #571 ; G-QRP #10241 ; JARL-QRP #773

TOP HONOUR ROLL ARI NR 110 (1959)

Ruolo d'Onore ARI # 387 ; 50 Anni ARI 1959-2009
50 Anni RSGB 1965-2015

i7swx@yahoo.com - www.qsl.net/i7swx - skype: i7swxf5vgu

Presidente ASSOCIAZIONE HURRICANE OdV - IQ7YU

Socio e Presidente Onorario 1-5-2022 ARI Sezione di Cassano delle Murge, IQ7MU

Sezione ARI - Molfetta (BA) - IQ7ML (2016-2020)

Membro Onorario Pupuaro' Amateur RadioClub - Capri

Presidente (2004-2009) - Vice-Presidente (2010-2015) ARI - Sezione di Cassano delle Murge BA

E' meglio fare una domanda cretina e rimanere cretini per cinque minuti che non fare una domanda cretina e rimanere cretini per tutta la vita !

Costruire qualche cosa senza sperimentare e' solo "un allenamento" al saldare.

Una buona antenna ti può dare il mondo con una radio da poco, ma una radio costosa con un'antenna del menga ti può permettere i qso locali.

Regione Puglia ~ Prov.: Bari ~ Città: Casamassima ~ Messaggi: 3002 ~ Membro dal: 02/01/2005 ~ Ultima visita: 16/09/2024

I7SWX

oltre 3000 messaggi sul Forum

Inserito il - 10/02/2009 : 09:36:10

Carissimi,

non sto' dormendo...hi.

Un po' di QRM esterno alla radio mi sta portando via un po' di attenzione... e poi c'e' quel monello di Nicola, IZ7ANL, che e' talmente gasato con la sperimentazione di modifiche, per vedere quanto si riesce a migliorare il suo IC775 (risultati certamente in comune per altri apparati), che mi porta addizionale piacevole lavoro... hi

Il lavoro sulla documentazione e' un po' piu' lungo del previsto. Ieri sera ho completato la bozza delle modifiche sul FT1000MP-MKV ... sono 11 pagine con informazioni, schemi e foto. Inizialmente la documentazione era in inglese poi l'avevo iniziata mista ma ho deciso di separarla per ridurre le pagine... avremo la versione in italiano e la versione in inglese, cosi' facciato contenti molti e senza confusione.

Vi riporto le foto dei tre circuiti stampati in versione assemblata.

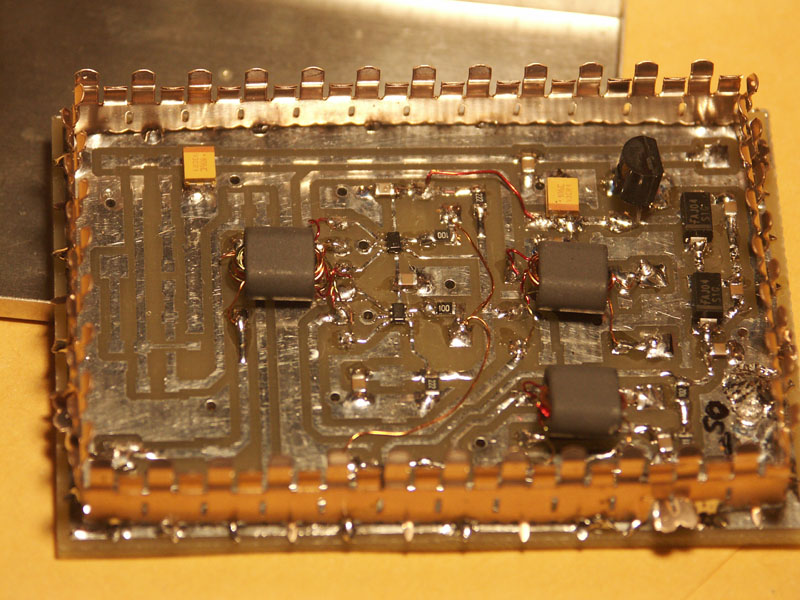

2T FSA3157 H-Mode Mixer:

177,58 KB

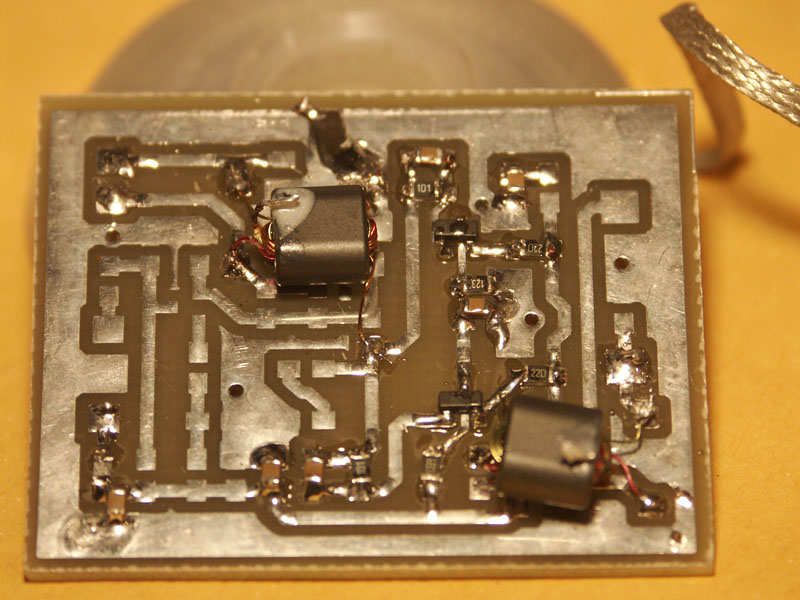

Amplificatore:

151,68 KB

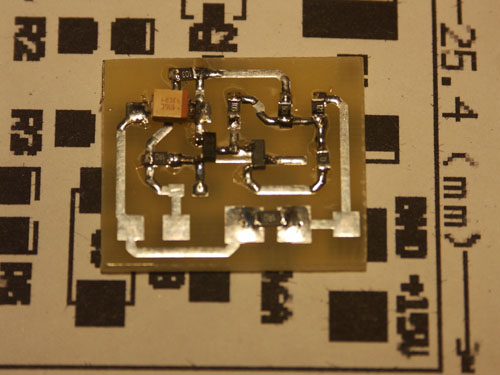

Filtro PSU:

90,59 KB

73

Firma di I7SWX

Regione Puglia ~ Prov.: Bari ~ Città: Casamassima ~ Messaggi: 3002 ~ Membro dal: 02/01/2005 ~ Ultima visita: 16/09/2024

IZ1IVA

oltre 1000 messaggi sul Forum

Inserito il - 10/02/2009 : 09:41:09

Complimenti Gian, ottimo lavoro! Spero di trovare quanto prima il tempo di partecipare alla sperimentazione.

Firma di IZ1IVA

73 de IZ1IVA Andrea

Regione Piemonte ~ Prov.: Torino ~ Città: Castellamonte JN35UJ ~ Messaggi: 1261 ~ Membro dal: 19/09/2006 ~ Ultima visita: 04/02/2024

I7SWX

oltre 3000 messaggi sul Forum

Inserito il - 13/02/2009 : 15:36:08

Ciao a tutti,

eccomi qua di nuovo ... mentre continuo a mettere a posto la documentazione per le modifiche dei mixer e associati aggeggi... aggiungo carne al fuoco degli smanettatori.

Mi sono ricordato della diversa applicazione del Noise Blanker fatta dal mio amico Bill, W7AAZ, sul suo superlineare RTX quando applico' l'H-Mode Mixer a tale progetto.

L'idea era quella di ovviare a che il Noise Blanker fosse nella linea del segnale per ridurre alcuni degli effetti di distorsione dovuti alla funzione di blanking. L'effetto di blanking lo ha spostato sul mixer interrompendo il pilotaggio dell'oscillatore locale. In questo modo si ha solo una potenziale distorsione dovuta all'effetto "modulazione" del mixer.

Ripensando alle modifiche suggerite per gli apparati commerciali ed in particolare quella del secondo mixer .... ho pensato che si potrebbe sperimentare la possibilita' di una ulteriore modifica per ridurre intermodulazione.

Il seguente schema del 2T FSA3157 H-Mode Mixer riporta l'idea di modifica per l'interruzione del segnale LO pilotato dal controllo originale dell'apparato del Noise Blanker.

I7SWX 2T FSA3157 H-Mode Mixer con Blanking LO:

99,55 KB

Come si puo' rilevare si utilizza un integrato 74AC00. Il segnale ENABLE puo' essere anche utilizzato anche come funzione MUTE.

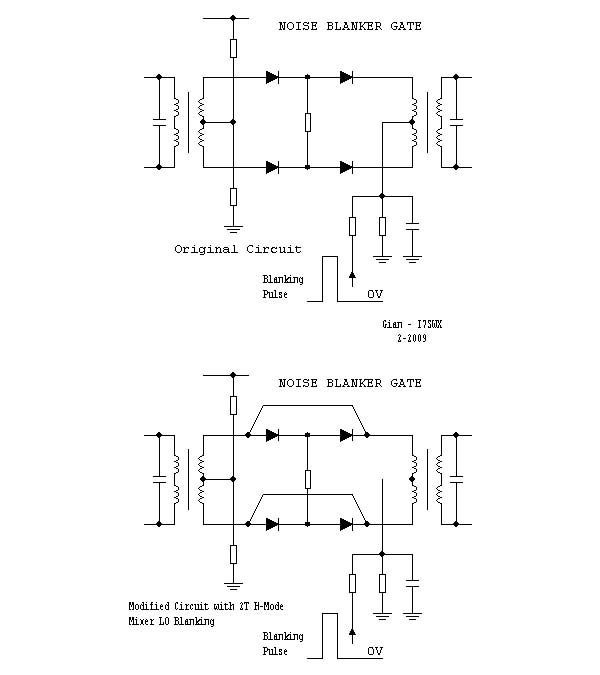

Il secondo schema riporta la configurazione generale del gating del Noise Blanker e la relativa modifica quando si applica la sperimentazione della modifica del NB sopra riportata.

Immagine:

40,95 KB

Si rileva lo stacco della connessione di commutazione dal centrale del secondario del trasformatore di destra.
I diodi dovranno essere ponticellati come nello schema. Il segnale di Blanking verra' inviato al mixer.

Puo' darsi che sia necessario aggiungere un ritardo del segnale all'ingresso del mixer ma successivo al punto di rilevamento impulsi che pilota il circuito IF del Noise Blanker..

Spero che ci siano dei feedback su tale idea a seguito di sperimentazione.....

73

Firma di I7SWX

Regione Puglia ~ Prov.: Bari ~ Città: Casamassima ~ Messaggi: 3002 ~ Membro dal: 02/01/2005 ~ Ultima visita: 16/09/2024

I7SWX

oltre 3000 messaggi sul Forum

Inserito il - 14/02/2009 : 22:06:25

Ciao,

breve comunicazione di servizio...come dice qualcuno...

Ho spedito la documentazione relativa alle modifiche suggerite per i FT1000MP-MKV agli amici interessati. Sono 13 pagine !!!di scritti, foto e schemi.

73

Firma di I7SWX

Regione Puglia ~ Prov.: Bari ~ Città: Casamassima ~ Messaggi: 3002 ~ Membro dal: 02/01/2005 ~ Ultima visita: 16/09/2024

iz7anl

oltre 100 messaggi sul Forum

Inserito il - 24/02/2009 : 00:25:57

Gian,
di seguito la foto dell'installazione della PSU nel IC 775

Immagine:

36,41 KB

Foto installazione roofing filter 6 Khz post 2° mixer

Immagine:

32,42 KB

Immagine:

73,76 KB

Cordiali saluti

Firma di iz7anl

Nicola Milillo de IZ1ANL ex IZ7ANL

Regione Piemonte ~ Prov.: Novara ~ Città: Borgo Ticino ~ Messaggi: 201 ~ Membro dal: 08/12/2004 ~ Ultima visita: Oggi

I7SWX

oltre 3000 messaggi sul Forum

Inserito il - 03/03/2009 : 17:55:46

Carissimi,

questa risposta e' la stessa riportata nella discussione "Modifiche Apparati - Roofing INRAD x IC775"

La ragione e' quella di sottolineare i risultati della sperimentazione di modifche sugli apparati commerciali e di quali benefici si possono ottenere, come sta' dimostrando il nostro Nicola, IZ7ANL, che si sta' facendo un bel mazzo sperimentando come ottenere il meglio dal suo IC775 e renderlo non secondo a nessuno dei recenti apparati commerciali.

Le foto sono chiare sul lavoro necessario per tali sperimentazioni.

Con un ritardo di una settimana, mi scuso per questo, vi riporto una tabella di comparazione delle misure effettuate da Nicola sul suo IC775 gianabarthizzato e due diversi apparati IC7800.

Come vedrete abbiamo i valori dei test di IZ7ANL, quelli della ARRL e quelli di G3SJX (ricalcolati per 3dB S+N/N) in modo da non creare confusione). In aggiunta e' anche la misura sull'IC7700 come effettuata dalla ARRL. Troverete anche le misure comparative sull'IC781 prima e dopo modifica del 1st mixer, oltre ai test di G3SJX.

Tabella Comparativa Misure IC7800- 7700-775-781:

252,68 KB

I numeri sono relativi ad una spaziatura dei toni a 5kHz e non debbono essere ritenuti come assoluti.

Rileverete che e' stato difficoltoso poter effettuare le misure in SSB sui due IC7800 con il roofing filter a 6kHz a causa del reciprocal mixing (Phase noise dell'oscillatore 1), NL= Noise Limited. La misura e' stata piu' facile con il roofing filter da 3kHz in CW-

Buona digestione tabellare e 73

Firma di I7SWX

Regione Puglia ~ Prov.: Bari ~ Città: Casamassima ~ Messaggi: 3002 ~ Membro dal: 02/01/2005 ~ Ultima visita: 16/09/2024

I7SWX

oltre 3000 messaggi sul Forum

Inserito il - 14/04/2009 : 00:40:13

Carissimi amici,

il tempo passa ... i problemi variano ... i risultati migliorano.

Grazie al pesante e professionale lavoro di Nicola, IZ7ANL, nella sperimentazione di modifiche sul suo IC775, siamo, piu' o meno, giunti al termine.

Vi informo di aver inviato la bozza quasi completa delle modifiche da poter implementare nell'ICOM IC775. La bozza include anche il progetto del BandScope. Il documento, al momento di 49 pagine, da l'idea dei vari lavori che si possono sperimentare.

Il progetto base, consente di raggiungere risultati superiori ai piu' recenti apparati ICOM, e l'implementazione delle seguenti modifiche e' primaria:

1) Aggiunta Roofing Filter INRAD - riposizionamento
2) Sostituzione del 2nd Mixer con I7SWX 2T FSA3157 H-Mode Mixer
3) Sostituzione roofing filter 2nd IF con FL103.

Coloro che sono interessati alle modifiche dell'IC775, ma che non sono nella mia lista di distribuzione, possono farmi richiesta del documento, indirizzando direttamente alla mia e-mail che trovate di seguito alla firma.

73

Firma di I7SWX

Regione Puglia ~ Prov.: Bari ~ Città: Casamassima ~ Messaggi: 3002 ~ Membro dal: 02/01/2005 ~ Ultima visita: 16/09/2024

I7SWX

oltre 3000 messaggi sul Forum

Inserito il - 19/05/2009 : 23:17:06

Carissimi smanettatori,

vi riporto le foto del contenuto dei vari kit per le modifiche degli apparati commerciali.

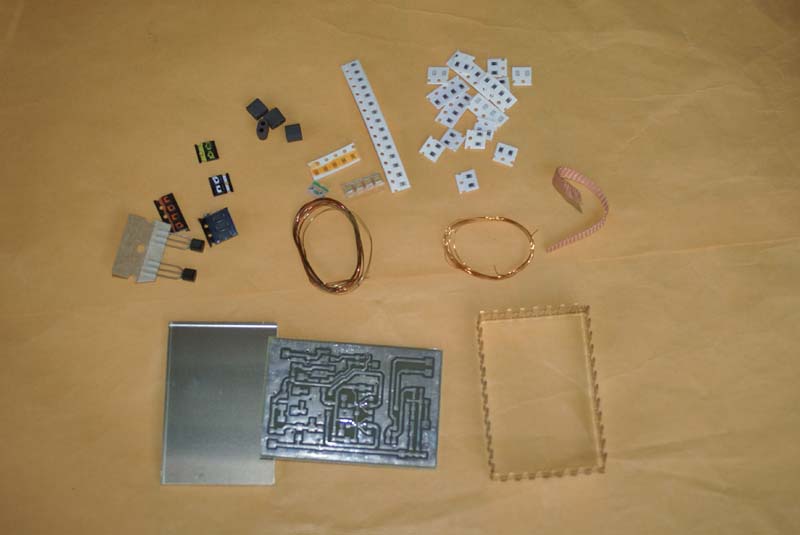

I7SWX 2T FSA3157 H-Mode Mixer:

86,07 KB

Sono visibili i semiconduttori, marcati con colori per facilitare il riconoscimento, balun core, condensatori, con colorazione, resistenze, filo bifilare ed unifilare per gli avvolgimenti, calza Desolder Wicks per rimozione stagno, coperchio schermatura, PCB e finger schermatura.

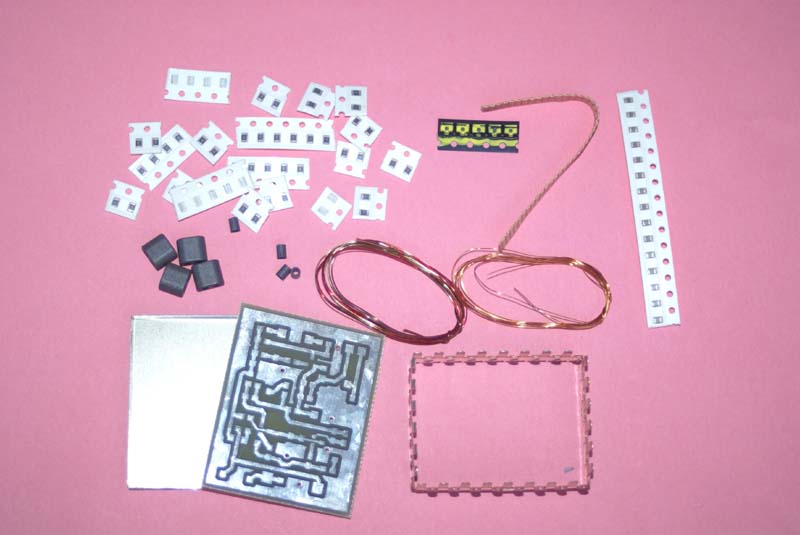

I7SWX RF-IF Amplifier:

98,22 KB

Sono visibili le resistenze, i JFET smd, calza Desolder Wicks, condensatori, balun core, FB, filo bifilare ed unifilare per gli avvolgimenti, coperchio schermatura, PCB e finger schermatura.

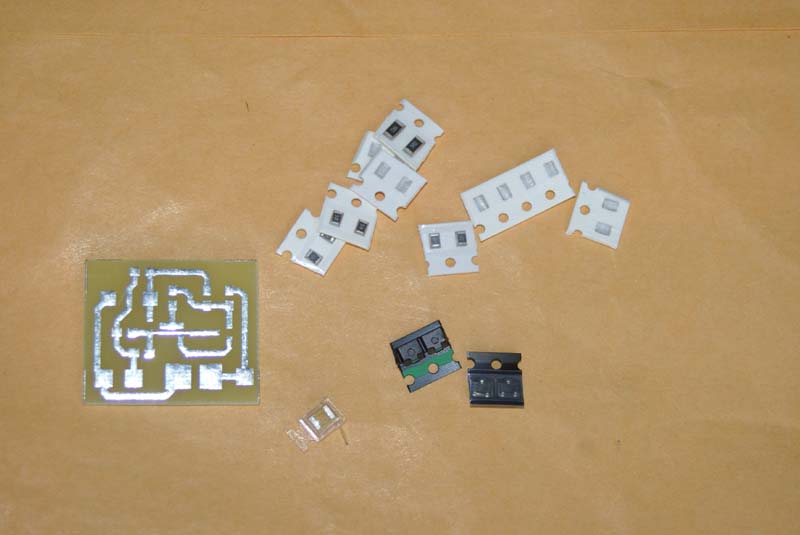

PSU Electronic Filter:

87,52 KB

Qui abbiamo il PCB, le resistenze, il condensatore elettrolitico ed i semiconduttori

I kit sono disponibili ed in distribuzione agli interessati.

Cordiali 73

Firma di I7SWX

Regione Puglia ~ Prov.: Bari ~ Città: Casamassima ~ Messaggi: 3002 ~ Membro dal: 02/01/2005 ~ Ultima visita: 16/09/2024

iz0civ

oltre 100 messaggi sul Forum

Nota:

Inserito il - 20/05/2009 : 17:30:06
...ancora modifiche dopo una lunga e piacevole telefonata con Gian i7swx ho ridato uno sguardo alla parte amplificatore BF . Questo interessera' i rtx che montano come amplificatore di bf l'integrato TDA2003 come il mio ft 920 e il ft 857 , aggiungere 1 condensatore da 1000mF e da 100nf sulla tensione di alimentazione (pin 5 e massa) , alzare il pin 1 e interporre 10mF , tra pin 4 e 2 mettere resistenza da 47ohm e 0,75mF ( formato da 2 x 1.5mF in serie) . Otterrete un segnale piu' pulito( rumore) e una banda ristretta circa 3Khz 73 Antonio iz0civ


Messaggi: 341 ~ Membro dal: 27/12/2004 ~ Ultima visita: 23/06/2023

I7SWX

oltre 3000 messaggi sul Forum

Inserito il - 21/05/2009 : 16:52:01

iz0civ ha scritto:

...ancora modifiche

dopo una lunga e piacevole telefonata con Gian i7swx ho ridato uno sguardo alla parte amplificatore BF .
Questo interessera' i rtx che montano come amplificatore di bf l'integrato TDA2003 come il mio ft 920 e il ft 857 ,
aggiungere 1 condensatore da 1000mF e da 100nf sulla tensione di alimentazione (pin 5 e massa) , alzare il pin 1 e interporre 10mF , tra pin 4 e 2 mettere resistenza da 47ohm e 0,75mF ( formato da 2 x 1.5mF in serie) .
Otterrete un segnale piu' pulito( rumore) e una banda ristretta circa 3Khz

73
Antonio iz0civ

Ciao Antonio,

la conversazione ha fatto piacere anche a me. Sono contento che hai ottenuto i desiderati risultati ... ero per scommetterci un caffe'...hi

Per gli amici che desiderano seguire le tue orme, mi sono permesso di rivedere lo schema del circuito del TDA2003 nel FT920.

Nello schema sono riportati i componenti originali (vedi riferimenti) ed i componenti addizionali sperimentati da Antonio.

FT920 - Audio Amp TDA2003:

106,95 KB

Nel disegno sono riportate le formule per il calcolo dei componenti di feedback come riportato sul datasheet. Non so se ho errato il calcolo ho Antonio ha usato una BW di 1kHz, mentre ho tenuto conto di 3kHz.

Come ho riportato nella nota, lo schema del FT920 riporta il condensatore C1272 con polarita' invertita, nello schema qui riportato la polarita' e' giusta, suggerisco di controllare.

Puo' essere aggiunto un condensatore elettrolitico da 470uF in parallelo a C1273 verso l'altoparlante.

Buone sperimentazioni e 73

Firma di I7SWX

Regione Puglia ~ Prov.: Bari ~ Città: Casamassima ~ Messaggi: 3002 ~ Membro dal: 02/01/2005 ~ Ultima visita: 16/09/2024

iz0civ

oltre 100 messaggi sul Forum

Nota:

Inserito il - 21/05/2009 : 21:27:31

bel lavoro Gian hai riportato in schena elettrico le mie proposte

il valore del condensatore Cx non e' critico ,ho provato da 235 nF ( 2x 470nF in serie) fino a 725nF( 2x 1,5mF in serie) ,ma riduzioni cosi forti di banda non si notano , provate quale valore vi da una banda piu' piacevole ad orecchi , nessuno dei 2 preggiudica l'ascolto dalla ssb al cw . Si curamente era peggiore la larghezza di banda bf senza !!

accidenti Gian ha ragione il C1272 e' disegnato sullo schema elettrico con polarita' errata ed e' montato anche la contrario sulla serigrafia dello stampato ....

saluti e alla prossima saldatura ( naturalemnte gia' ho in programma qualcosa da fare al povero FT 920 PLUS )

73 de iz0civ Antonio

I7SWX ha scritto:

Messaggi: 341 ~ Membro dal: 27/12/2004 ~ Ultima visita: 23/06/2023

I7SWX

oltre 3000 messaggi sul Forum

Inserito il - 30/05/2009 : 00:41:26

Ciao Antonio (e soci),

accendi il saldatore...ti passo un altro lavoretto... hi

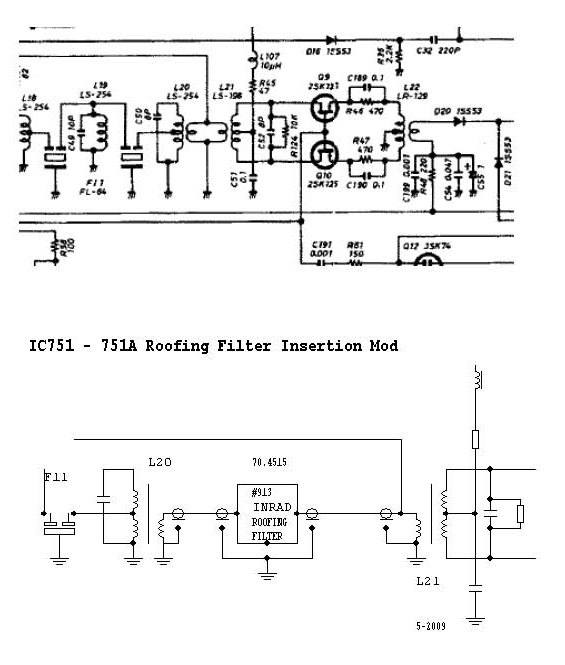

AGGIUNTA DEL ROOFING FILTER INRAD AGLI IC751 E IC751A

Sto' per rilasciare il manualetto delle modifiche per gli IC751 e IC751A. Nell'aggiornare il documento, ho ritenuto di "suggerire" una sperimentazione addizionale ... l'aggiunta del roofing filter INRAD cosi' da irrobustire di piu' questi stupendi apparati.

Immagine:

109,97 KB

L'estratto dellpo schema originale mostra l'area del 1st mixer e dei roofing filter icom. Lo schema in basso mostra la modifica suggerita per l'inserimento del roofing filter INRAD tra il 1st mixer ed il roofing icom. A lume di naso ho "definito" che l'impedenza in quel punto sia di 50 ohm; in realta' potrebbe essere maggiore ... ma solo "provando" si puo' rilevarla.

Nel documento delle modifiche degli INC751-751A e' anche riportato il posizionamento del roofing filter INRAD in caso di sostituzione del 1st mixer.

Il roofing filter INRAD da utilizzare e' il #913, costruito per l'IC761 (ma non ho trovato la documentazione sia del filtro e sia della modifica per il 761). La frequenza IF e' 70.4515 MHz, la stessa per i 751 e 761.

73

Firma di I7SWX

Regione Puglia ~ Prov.: Bari ~ Città: Casamassima ~ Messaggi: 3002 ~ Membro dal: 02/01/2005 ~ Ultima visita: 16/09/2024

I7SWX

oltre 3000 messaggi sul Forum

Inserito il - 09/06/2009 : 16:44:01

MODIFICHE IC751 E IC751A

Carissimi,

Come gia' effettuato per le modifiche dell'IC775, dopo un po' di lavoro e ritardi vari, e' pronto il manuale d'istruzione per le modifiche suggerite da apportare agli IC751 e IC751A. Sono 29 pagine e spero che il contenuto sia chiaro e comprensibile, oltre ad essere utile ed apprezzato.

Il consiglio e' quello di apportare la modifica al secondo mixer e la sostituzione dei Dual Gate Mosfet 3SK74 con BF998R, oltre al filtro eletronico per l'alimentazione dei VCO (riduzione rumore di fase)

Per l'IC751 e' consigliata anche la modifica del terzo mixer.

Un'altra modifica suggerita, ma non sperimentata sul 751 e' quella del roofing filter INRAD, ma che dovrebbe funzionare senza problemi.

Modificare il primo mixer e' possibile, ma, date certe limitazioni circuitali dell'apparato, i benefici potrebbero non essere cosi' ben rilevabili. Un beneficio potrebbe essere la riduzione di rumore del front-end. Questa modifica richiede un kit addizionale, amplificatore RF-IF, per la ridistribuzione del guadagno.

I kit sono disponibili:

FSA3157 H-Mode Mixer
PSU Filter
BF998R

RF-IF Amp

Sto' discutendo con un paio di soci della mia sezione per vedere se sono disponibili ad effettuare i lavori per coloro che non sono in grado di appotare le modifiche.

Cordiali 73

Firma di I7SWX

Regione Puglia ~ Prov.: Bari ~ Città: Casamassima ~ Messaggi: 3002 ~ Membro dal: 02/01/2005 ~ Ultima visita: 16/09/2024

I7SWX

oltre 3000 messaggi sul Forum

Inserito il - 27/06/2009 : 14:50:55

Ciao a tutti,

questa nota e' per comunicare che, per gli eventuali interesati nelle modifiche e kit, potrei non essere in grado di utilizzare i servizi internet per diverse settimane.

Spero che cio' non crei problemi.

Comunque vi informo che sono stati spediti i primi kit verso gli Stati Uniti....

73

Firma di I7SWX

Regione Puglia ~ Prov.: Bari ~ Città: Casamassima ~ Messaggi: 3002 ~ Membro dal: 02/01/2005 ~ Ultima visita: 16/09/2024

iz7anl

oltre 100 messaggi sul Forum

Inserito il - 14/08/2009 : 13:33:34

Signori,
ormai penso di avervi stufato con le modifiche ma le calde notti d'estate mi hanno portato a pensare ad un nuovo inervento.
Avevo già sostituito il roofing filter originale della 2^IF da 15 Khz a 6 Khz (filtro modificato opportunamente da un radioamatore della zona 4). La modifica di oggi prevede un ulteriore up grade ovvero un circuito di commutazione tra 6 khz e 2,8 khz.

Immagine:

71,13 KB

Questa unità esterna mi permette di recuperare lo slot per il filtro CW e sostanzialmente in SSB mi diminuisce ulterormente il rumore di ben 5 db. Anche il DR ha dei piccoli benefici, dalle misure effettuate grossolanamente modo CW - BW 5 Khz - DR 101.
Tale modifica è estendibile anche ad altri RTX Icom.

Di seguito la foto del doppio roofing filter Inrad 1^ IF

Immagine:

87,34 KB

Qualcuno mi ha chiesto qual'è il vantaggio del doppio filtro INRAD.
Costruire filtri buoni in alta frequenza è difficile e i filtri Inrad risultano asimettrici, per cui mettendo 2 filtri in opposizione si corregge parzalmente tale asimmetria e si diminuisce la larghezza di banda per cui a -6 db ora il doppio filtro risulta solo 4 khz anzichè 5 khz.

Lo stato dell'arte del mio 775:
- 1^ IF (mix A) roofing filter 4 khz;
- 2^ IF roofing filter 2,8 khz;
- 2^ IF filtri di media selezionabili 2,4 - 2,8 - 6 khz
- 3^ IF filtri di media selezionabili 2,4 - 2,8 - 3,3 - 6 khz

Cordiali saluti

Firma di iz7anl

Nicola Milillo de IZ1ANL ex IZ7ANL

Regione Piemonte ~ Prov.: Novara ~ Città: Borgo Ticino ~ Messaggi: 201 ~ Membro dal: 08/12/2004 ~ Ultima visita: Oggi

I7SWX

oltre 3000 messaggi sul Forum

Inserito il - 19/08/2009 : 22:36:32

RAGASSUOLI, Le Ferie stanno terminando... mi auguro che il rientro sia piacevole e siate tutti super riposati....

Come ben vedete, l'amico Nicola, mentre era in vacanza, si e' tenuto lontano dal sole... e non ha giocato grattandosi i condensatori..ma ha portato avanti una ulteriore modifica al suo oramai oversmanettato IC775...

Mi auguro che quelli di voi usi al saldatore si mettano in carreggiata per gli smanettamenti suggeriti sugli apparati commerciali....

Vi passo un "chicca" ... lo so che qualcuno pensera' che ci sono troppi matti in giro ... ma e' la vita...

Tre OM, 2 W ed un europeo, hanno selezionato il kit dell'I7SWX 2T FSA3157 H-Mode Mixer per sperimentare una

MODIFICA SUL FT2000 !!!!

La modifica prevede la sperimentazione di una sister board contenente il 2T H-Mode MIxer seguito da roofing filters (INRAD o Home Made) per IF a 69.445 MHz a diverse BW sotto progettazione e 1st IF chain.

Questi soggetti non sono degli sprovveduti od avventurieri.

Come molti sanno, il problema dei filtri del FT2000 e' stata una delle maggiori cappelle della Yaesu e non ancora ben risolta.
Puo' darsi che i nostri amici incontrino delle difficolta', ma il loro progetto dovrebbe trovare il supporto di tutti gli OM in quanto desiderano migliorare il loro apparato per le proprie esigenze ma, al contempo, dimostrare ai costruttori come si possono costruire gli apparati in maniera performante.

Questo e' un lungo lavoro....

AUGURI AI NOSTRI AMICI

73

Firma di I7SWX

Regione Puglia ~ Prov.: Bari ~ Città: Casamassima ~ Messaggi: 3002 ~ Membro dal: 02/01/2005 ~ Ultima visita: 16/09/2024

iz0civ

oltre 100 messaggi sul Forum

Nota:

Inserito il - 31/08/2009 : 14:17:28
salve smanettoni, le ferie sono finite ? per me non sono mai iniziate per problemi familiari , ma ora tentiamo di riprendere in mano i nostri giocattoli . Leggendo RadioKit di settembre leggo un articolo "Preselettore di banda dc-30Mhz" in particolare mi ha fatto pensare il passo : " da curare la scelta della tipologia dei condensatori da usare : la scelta migliore e' il condensatore a mica argentata "..... Appena letto sono corso a leggere dal manuale del mio FT920 PLUS che tipo di condensatori sono utilizzati per il front end e scopro che sono tutti ceramici . Qualcuno sa valutare se la sostituzione con condensatori in mica porta miglioramenti apprezzabili ? 73 de IZ0CIV Antonio


Messaggi: 341 ~ Membro dal: 27/12/2004 ~ Ultima visita: 23/06/2023

I7SWX

oltre 3000 messaggi sul Forum

Inserito il - 31/08/2009 : 19:19:28

iz0civ ha scritto:

salve smanettoni,
le ferie sono finite ?

Ciao Monellaccio di Antonio.... rompi i condensatori a quelli che sono tornati a casa, magari nelle lunghe file in autostrada (come e' successo a me ieri vs I4...) e che per tenersi allegri cantavano .... tutti a casaaa a mostra le chiappe scureeee.... hi

per me non sono mai iniziate per problemi familiari , ma ora tentiamo di riprendere in mano i nostri giocattoli .

Mi dispiace, spero siano problemi risolvibili... auguri-

Leggendo RadioKit di settembre leggo un articolo "Preselettore di banda dc-30Mhz"
in particolare mi ha fatto pensare il passo : " da curare la scelta della tipologia dei condensatori da usare : la scelta migliore e' il condensatore a mica argentata ".....

Lo leggero' tra una o due settimane...

Appena letto sono corso a leggere dal manuale del mio FT920 PLUS che tipo di condensatori sono utilizzati per il front end e scopro che sono tutti ceramici .

Mi immagino...sara arrivato con la lingua di fuori....hi hi hi

Qualcuno sa valutare se la sostituzione con condensatori in mica porta miglioramenti apprezzabili ?

La tua domanda e' giusta... forse la risposta meno interessante... I condensatori a mica oramai sono delle rarita', come quelli styroflex o simili... hanno "due difetti" per i costruttori: 1) sono costosi e 2) sono troppo ingombranti.
Certamente sono l'ideale per la parte TX perche' possono supportare correnti RF maggiori dei ceramici.
Direi che salvo i ceramici usati nel front end siano con perdite, prima che i ceramici "disturbino" la ricezione ed operativita' degli apparati di ricezione.. ci sono tutti gli altri stadi attivi che vanno in distorsione e poi i passivi quali bobine e trasformatori e filtri.... pensa ad altri smanettamenti...hi

73 de IZ0CIV
Antonio

73

Firma di I7SWX

Regione Puglia ~ Prov.: Bari ~ Città: Casamassima ~ Messaggi: 3002 ~ Membro dal: 02/01/2005 ~ Ultima visita: 16/09/2024

iz0civ

oltre 100 messaggi sul Forum

Nota:

Inserito il - 18/09/2009 : 08:41:23

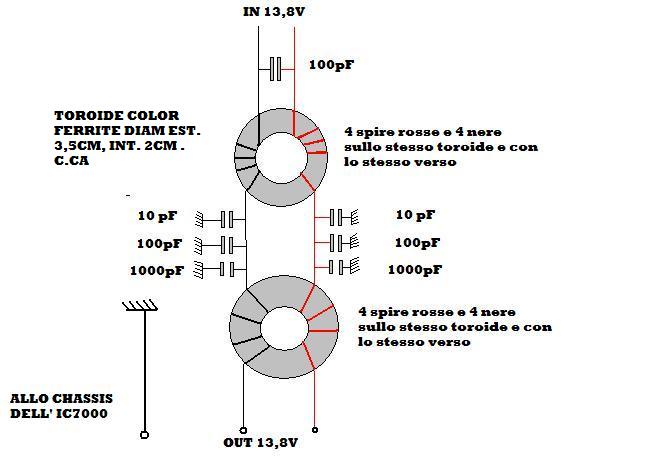

arieccomi .... di una cosa sono certo ....il 50% dei problemi dei nostri rtx commerciali li facciamo noi !! utilizzando alimentatori " NON LINEARI " !! cosi ci tocca filtrare le linee 13,8V DC applicate questo schema proposto da iw6mme ,nel FT 920 e' parzialmente presente dovete aggiungere i condensatori che scaricano a terra tra + e - ottimi risultati ad orecchio 73 de iz0civ Antonio Immagine: 34,36 KB


Messaggi: 341 ~ Membro dal: 27/12/2004 ~ Ultima visita: 23/06/2023

I7SWX

oltre 3000 messaggi sul Forum

Inserito il - 05/10/2009 : 10:22:19

Carissimi amici,

il silenzio non vuol dire che tutto sia fermo ... c'e' chi sotto sotto smanetta.... ecco una mail ricevuta stamani... roba ruspante fresca fresca...

Ciao Gian, Roberto e Nicola che leggono in copia,
sabato, con l'amico Roberto ik0xuh, abbiamo (in realtà ha fatto tutto lui!) sostituito il Mixer e messo il PSU filter al 775.. che dire i risulati si sono sentiti e anche più di quanto io mi aspettassi!
Il 775 ha guadagnato silenziosità e anche il segnale ricevuto è sicuramente più "presente"
Complimenti per il lavoro svolto e stavolta comprovati dalla prova "su strada" !!!

Ora bisogna continuare hihi, l'unica differenza ancora a favore del Flex 5000 è la robustezza ai segnali adiacenti, ieri con un po di test nei ricchi "pile-up" e con i "disturbatori" che ci sono questi giorni, con le belle dx speditions che sono in aria, ho potuto fare molte prove.

Sto ordinando il roofing Inrad, non mi sembra ci siano altre cose da prendere (a parte il diplexer ..ma Roberto sta gia provvedendo), volevo inserire anche il roofing sulla seconda IF, potrei riuscire a reperire velocemente l' FL 103 oppure utilizzare il filtro am 6 KHz che gia ho, cosa consigli ??
mi confermi per favore che posso metterlo su una basetta fuori dal posto dell' FL 101?? io faccio prevalentemente CW e mi darebbe fastidio sacrificare un filtro a 500 hz che uso normalmente.
Ci sono altre cose??

In allegato un paio di fotografie, il mixer e Roberto all'opera.

Grazie

73s
Lele, iz0gkb

Io aggiungo qui una sola foto

Il Gladiatore IK0XUH combatte per il piacere di IZ0GKB :

40,44 KB

NB Questo messaggio e' inserito anche nella discussione modifiche IC775

73

Modificato da - I7SWX in data 05/10/2009 10:42:03

Firma di I7SWX

Regione Puglia ~ Prov.: Bari ~ Città: Casamassima ~ Messaggi: 3002 ~ Membro dal: 02/01/2005 ~ Ultima visita: 16/09/2024

I7SWX

oltre 3000 messaggi sul Forum

Inserito il - 22/10/2009 : 19:02:11

Carissimi amici,

il seguente e' un breve commento da parte di un utilizzatore di FT1000Field che lo ha gianabartizzato:

la radio l'ho usata nel contest rtty sab e domenica dai 15 ai 80 mt,
nessun problema...SUPER anche come
sensibilità .
.....
CU
Fili'

Come disse quello ... pensate .. pensate ed invece di vendere i vostri validi apparati per comprare black box moderni che possono essere piu' attraenti, ma anche costosi ... pensate .. invece di rimetterci $$$$, potrete recuperare le funzionalita' che possono essere anche superiori agli aggeggi moderni...

Lo so che sono un rompicondensatori !!!!! hi hi

73

Modificato da - I7SWX in data 22/10/2009 19:03:49

Firma di I7SWX

Regione Puglia ~ Prov.: Bari ~ Città: Casamassima ~ Messaggi: 3002 ~ Membro dal: 02/01/2005 ~ Ultima visita: 16/09/2024

I7SWX

oltre 3000 messaggi sul Forum

Inserito il - 08/11/2009 : 22:48:04

Carissimi,

L’AGI, Agenzia Giornalistica Italia, ha diramato il seguente comunicato:
Strana attivita’ sui cieli italiani registrata in questi giorni. Un certo Comandante IZ7ANL e’ stato visto volare in diverse localita’ pilotando un grosso chopper e cercando affannosamente di salvare alcuni poveri sciagurati radioamatori che si sono avventurati nelle modifiche dei propri apparati commerciali seguendo le preghiere di un certo santone pensionato terremotato. Tali sconvolti elementi cercavano di gettarsi dall’ultimo pian terreno perche’ non erano riusciti ad avvolgere un certo trasformatore a larga banda con cinque avvolgimenti, unico al mondo. Si e’ saputo che persino gli OM giapponesi sono rimasti sconvolti da tale componente, rilasciando il seguente commento: “che cosa c’e’ da aspettarsi da un italiano abituato agli spaghetti”. Quali altre potenziali vittime?

Il Comandante Nicola mi ha contattato per far si che lui ed il suo grande chopper non dovessero piu' frullare in giro a salvare i poveri avventurieri delle modifiche.

Ebbene, questo povero terremotato si e’ commosso e quindi ho accettato l’idea di fornire nei kit il famoso trasformatore incriminato con i cinque avvolgimenti ed i cui fili sembrano uscire da un pacco di spaghetti.

Oggi, mentre tenevo compagnia alla XYL al Grand H, ho iniziato ad avvolgere una dozzina di trasformatori. La moglie di un ospite nella stessa stanza sbirciava furiosa le operazioni di avvolgimento.
Al termine degli assemblaggi, si e’ rivolta a me dicendo “mi scusi se mi faccio gli affari suoi, ma che cosa sono quelle cose?”. Io ho risposto “sono dei trasformatori a larga banda”. Immaginatevi le sua faccia !!…. Ed ha aggiunto “pensavo erano degli accessori per collanine” …. Hi

Quindi, fate le modifiche degli apparati commerciali possono essere piacevoli anche per le XYL….

73

Firma di I7SWX

Regione Puglia ~ Prov.: Bari ~ Città: Casamassima ~ Messaggi: 3002 ~ Membro dal: 02/01/2005 ~ Ultima visita: 16/09/2024

I7SWX

oltre 3000 messaggi sul Forum

Inserito il - 14/11/2009 : 23:26:56

Carissimi,

lunedi verranno spediti i primi kit che includono il "famigerato" trasformatore a 5 avvolgimenti.

BTW ... questa mattina e' venuto un monsieur dalla zona due, un esportato della zona 7, a trovale una ricoverata. Mia moglie ha visto che ha dato uno sguardo ad uno "porno" che tenevo sul tavolino: "Experimental Methods in RF DESIGN" di W7ZOI & Company... lo ha aperto come se fosse infetto ed ha fatto una strana espressione con la faccia.
Dopo una focaccia farcita mangiata al bar, mi sono messo ad avvolgere alcuni famigerati trasformatori.

Mentre ne avvolgevo uno, e' passato il soggetto che ha guardato a quello che facevo...ed ha detto: "Ahh ... avvolge dei trasformatori a banda larga!" ...ed io...."No! Faccio le collanine.."

Lo so che sono un monellaccio rompicondensatori ... vi potete immaginare la faccia.. di lui.

73

Firma di I7SWX

Regione Puglia ~ Prov.: Bari ~ Città: Casamassima ~ Messaggi: 3002 ~ Membro dal: 02/01/2005 ~ Ultima visita: 16/09/2024

iz0civ

oltre 100 messaggi sul Forum

Nota:

Inserito il - 17/11/2009 : 08:54:55
ciao Forum , a seguito dei stimoli di Gian , mi e' caduto l'occhio nel mio FT 920 sui doppi diodi 1ss216 che seguono ingresso e uscita dei filtri ssb , cw D1051 1052 1054 1056 1062 1064 , ne ho rozzamente " ponticellato " uno dei 2 che e' contenuto nel chip smd . ho notato un legero aumento del segnale " ad orecchio " , forse questo potrebbe evitare di inserire nella catena amplificatori (o comunque amplificare meno ) , a seguito di inserimenti di altri filtri e mixer come proposto dalle modifiche di Gian ...... provate e se potete eseguire misure strumental fatemi sapere 73 Antonio iz0civ


Messaggi: 341 ~ Membro dal: 27/12/2004 ~ Ultima visita: 23/06/2023

I7SWX

oltre 3000 messaggi sul Forum

Inserito il - 17/11/2009 : 10:28:27

iz0civ ha scritto:

ciao Forum ,

a seguito dei stimoli di Gian , mi e' caduto l'occhio nel mio FT 920 sui doppi diodi 1ss216 che seguono ingresso e uscita dei filtri ssb , cw
D1051 1052 1054 1056 1062 1064 , ne ho rozzamente " ponticellato " uno dei 2 che e' contenuto nel chip smd .

ho notato un legero aumento del segnale " ad orecchio " , forse questo potrebbe evitare di inserire nella catena amplificatori (o comunque amplificare meno ) , a seguito di inserimenti di altri filtri e mixer come proposto dalle modifiche di Gian ......

provate e se potete eseguire misure strumental fatemi sapere

73 Antonio iz0civ

Ciao Antonio,

ecco perche' eri silenzioso .... stavi facendo il ponte...hi

Ricordati che nessuno regala niente... nemmeno i diodi. Quello che hai rilevato "ponticellando" e' giusto. Un diodo ha una resistenza interna che e' in serie con l'impedenza dei filtri e quindi "perde".

La possibilita' di ridurre tale resistenza c'e', ma bisogna modificare i circuiti di commutazione dei filtri aumentando la corrente che circola nei diodi, oppure andando all'eccesso con microrele' oppure utilzzando FST3125 o meglio ancora gli switch integrati specifici per RF a 50 ohm con bassisima Ron e tempi di commutazione alquanto alti.

Queste modifche possono migliorare la sensibilita' dell'apparato ma non migliorano i mixer !!!

Cerca di smanettare il tuo FT920 e portarlo nel Range degli FT1000 smanettati.

73

Firma di I7SWX

Regione Puglia ~ Prov.: Bari ~ Città: Casamassima ~ Messaggi: 3002 ~ Membro dal: 02/01/2005 ~ Ultima visita: 16/09/2024

IZ7ATL

meno di 50 messaggi sul Forum

Inserito il - 30/11/2009 : 23:04:44
Un saluto a tutti. Un nuovo post per partecipare a tutti gli interessati, le ultime modifiche sperimentali di Nicola IZ7ANL, questa volta però sul mio Icom IC-737. La prima modifica apportata, riguarda la sostituzione del roofing filter post 2° mixer, che in origine è un 15/20 kHz, con un filtro Icom FL-103, ottenendo così il restringimento della banda a soli 2,8 kHz. Risultato : in relazione alla perdita di inserzione inferiore del nuovo filtro, rispetto all'originale si è ottenuta una maggiore sensibilità del ricevitore di circa 3 dbm in più (siamo passati da 128, dato originale, a 131 dopo l'intervento), migliore selettività e minore rumorosità con -5 db. I numeri sopra descritti sono assoluti e non teorici poichè provengono dalle misure eseguite con la strumentazione di Nicola. Ma al di là dei test strumentali, la prova su strada vi assicuro che è a prova di neofita, nel senso che la differenza ad orecchio si sente e non poco !!! Grazie alla passione di iz7anl, ora il mio IC-737 comincia a gestire le difficolta dei contest o di quei deboli segnali che solo i mostri sacri sanno interpretare. Con futuri altri piccoli investimenti, sarà possibile migliorare ulteriormente l'apparato e alimentare così la fame di sperimentazione su apparati commerciali. Per adesso un GRAZIE enorme a Nicola IZ7ANL. Mario IZ7ATL


Regione Puglia ~ Prov.: Bari ~ Città: Casamassima ~ Messaggi: 11 ~ Membro dal: 08/12/2004 ~ Ultima visita: 02/12/2009

iz7anl

oltre 100 messaggi sul Forum

Inserito il - 01/12/2009 : 23:46:25

Mario,
mi fai arrossire troppi complimenti l'importante è che funzioni e anche bene.
Per informazione tutte le modifiche applicate al 775 sono replicabili su tutti gli apparati Icom, vedi il 737 di Mario IZ7ATL.
Nota tecnica: l'handbook delle modifiche del 775, scritto a 4 manni con Gian I7SWX, è stato depositato su mod.dk ed Erik mi ha nominato socio ad honorem ovvero posso scaricare tutto quello che voglio... figo!
Cordiali saluti

Firma di iz7anl

Nicola Milillo de IZ1ANL ex IZ7ANL

Regione Piemonte ~ Prov.: Novara ~ Città: Borgo Ticino ~ Messaggi: 201 ~ Membro dal: 08/12/2004 ~ Ultima visita: Oggi

IZ7ATL

meno di 50 messaggi sul Forum

Inserito il - 02/12/2009 : 20:32:22
Nick, nessun rossore... sai come la penso... con gli impegni che hai, è una fortuna che sia riuscito ad aprire la mia radio. L'appetito, anche in questi questi casi, vien mangiando, pertanto appena potrò acquisterò il filtro inrad che credo sarà un ulteriore salto verso il miglioramento. L'ascolto continua, e forse a parte un pizzico di effetto placebo, scopro sempre più le migliorie, oggi, ascoltavo un qso tra due OM che mi arrivavano circa s5 e ad appena 4 kHz c'era un segale di 8 molto presente, be, sono riuscito ad isolarlo con facilità. Ti terrò al corrente delle future impressioni man mano che lo utilizzo. A presto Mario IZ7ATL.


Regione Puglia ~ Prov.: Bari ~ Città: Casamassima ~ Messaggi: 11 ~ Membro dal: 08/12/2004 ~ Ultima visita: 02/12/2009

IZ0EAN

oltre 100 messaggi sul Forum

Inserito il - 02/12/2009 : 21:07:09
che bello un'altro corrotto...... vabbe' Mario ma quando trapianti il 2° mixer etc....??? Seviziate Gente Seviziate... GLI APPARATI!!!! 73 a Tutti


Regione Estero ~ Città: USA ~ Messaggi: 191 ~ Membro dal: 08/12/2004 ~ Ultima visita: 06/08/2024

I7SWX

oltre 3000 messaggi sul Forum

Inserito il - 05/12/2009 : 11:57:07

Ciao a tutti,

mi fa piacere vedere che il Mario ha gia' trovato dei benefici con alcuni smanettamenti... ma non e' finita qui caro Mario !!!!

Qualcuno pensava che alla dichiarazione (su modifiche IC775) di Nicola, IZ7ANL, che questi avrebbe smesso di smanettare.... ragassuoli ... una volta "infiltrati" dalle modifiche non si puo' smettere !!!!

Le modifiche sono importanti, io ne ho subita una al mixer, durata 3 ore e smanettata da un precisetti, ed ora gia' comincio a vederne la differenza... aspetto qualche contest per vedere se recupero distanza da farla sulle scarpe si vecchi 6 metri di distanza di quando avevo i pantaloni corti... hi

NON ABBIATE PAURA A MODIFICARE I VOSTRI APPARATI se srate in molti a farlo i costruttori saranno "quasi costretti" a produrre nuovi apparati piu' vicini ai radioamatori.

Per darvi un esempio di un progtto aggiornato recentemente...

Il K3 e' un bell'apparato, ma io ho messo su carta una scommessa...e lo sapete quando scommetto non cambio idea... scommetto 2 caffe' con cannuccie, che chi ha il K2 puo' fare le scarpe al K3, ad eccezione del DSP ... purtroppo servono volontari tipo IZ7ANL, IZ0EAN ... e qualche altro. PROVARE PER CREDERE ed anche se ad alcuni di voi sara' chiuso il Paradiso potrete sempre avere la porta aperta nel cerchio dei "radioamatori smanettatori" del Purgatorio !!!!

Come dicono gli ammaragani... STAY TUNED !!!

73

Firma di I7SWX

Regione Puglia ~ Prov.: Bari ~ Città: Casamassima ~ Messaggi: 3002 ~ Membro dal: 02/01/2005 ~ Ultima visita: 16/09/2024

iz5dkj

oltre 3000 messaggi sul Forum

Inserito il - 06/12/2009 : 15:49:13

Ciao Gian,
ottimo lavoro da veri smanettoni!

Volevo chiederti cosa si puo' fare
nel ten tec orion?

Quali i punti deboli da migliorare?

Grazie della info e buon smanettamento.

Firma di iz5dkj

73 Simone IZ5DKJ

http://www.qrz.com/db/iz5dkj

Regione Toscana ~ Città: LUCCA ~ Messaggi: 3386 ~ Membro dal: 09/12/2004 ~ Ultima visita: 22/11/2023

I7SWX

oltre 3000 messaggi sul Forum

Inserito il - 06/12/2009 : 16:55:10

iz5dkj ha scritto:

Ciao Gian,
ottimo lavoro da veri smanettoni!

Volevo chiederti cosa si puo' fare
nel ten tec orion?

Quali i punti deboli da migliorare?

Grazie della info e buon smanettamento.

Ciao Simone,

grazie per i commenti.

L'ORION e' una bella macchina ... non ho gli schemi ma se me li puoi mandare ci do un'occhiata... si trova sempre qualche cosa da smanettare.... hi. Forse si potrebbe aggiungere il PSU Filter alla parte dei VCO, mi sembra sia un PLL il primo LO.

L'idea delle modifiche e' piu' per gli apparati del secolo passato. Per darti un esempio, in questi giorni c'e' un "pazzo" che ha acquistato un R7 ... una macchina ideale da smanettare... lavoro semplice..a parte studiare gli spazi...primo e secondo mixer... 3 fili ognuno da tagliare e l'alimentazione da aggiungere. Piu' ualche altra cosetta.
Uno dei recenti apparati che si possono migliorare e' il K2 che potrebbe mangiarsi facilmente il K3, a parte il DSP.

Ritornando all'Orion se hai gli schemi su carta mi puoi mandare delle fotocopie, indirizzo OK su qrz.com e datamato, oppure in forma elettronica al mio indirizzo e-mail.

Grazie per la richiesta e 73

Firma di I7SWX

Regione Puglia ~ Prov.: Bari ~ Città: Casamassima ~ Messaggi: 3002 ~ Membro dal: 02/01/2005 ~ Ultima visita: 16/09/2024

I7SWX

oltre 3000 messaggi sul Forum

Inserito il - 06/12/2009 : 18:43:42

Ciao Simone,

grazie per gli schemi. Come potrai immaginarti mi sono gettato in una rapida scorsa.

Lo so che qualche amico si mettera' a ridere... pensando...il Gian ha trovato problemi anche nell'Orion...hi

Ci sono un paio di potenziali interessanti modifiche che potrebbero essere sperimentate.

1) Il filtro PSU sui VCO. Questo dovrebbe aiutare sulla riduzione di phase noise di LO1.

2) modifica al secondo mixer inserendo un H-Mode e modificando il vecchio mixer come post-mixer amplifier. Qui perderemo circa 5dB e forse li possiamo recuperare mettendo in parallelo ai J310 (Q9-10) del vecchio mixer un J310.
Il benefico dovrebbe essere una riduzione di rumore ed un miglioramento di IMD, DR (IP3). Tutto da provare...hi

Comunque siamo qua....

73

Firma di I7SWX

Regione Puglia ~ Prov.: Bari ~ Città: Casamassima ~ Messaggi: 3002 ~ Membro dal: 02/01/2005 ~ Ultima visita: 16/09/2024

I7SWX

oltre 3000 messaggi sul Forum

Inserito il - 08/12/2009 : 12:50:40

Ciao Simone,
ti ho preparato le suggerite modifiche per l'ORION che sono un po' in linea con quanto ho riportato nella precedente nota. Ti invio gli schemi via e-mail.... studiali e vedi se ti convincono od hai qualche dubbio o richiesta addizionale.

Carissimi amici,

che partecipate intenzionati, mezzo-intenzionati, da intenzionare, sconvolti od irritati a questa discussione vi riporto alcune note sull'idea di modificare l'Orion della Ten Tec.

Premetto che non sono un "giudice" della radio, anzi l'opposto. La mia campagna di modifiche viene da lontano e da problematiche di radio personali ... il mio vicino OM (50m) quando operava sui 2m me lo trovavo dappertutto. Uno normale avrebbe fatto 50 metri di camminata e sparato alle antenne o sfondato la porta di casa e generato un gran casotto.

MA IL PROBLEMA NON ERA LUI !!!!!!!

IL PROBLEMA ERA IL MIO APPARATO !!!

Cosi' sono partito con gli smanettamenti, al mixer piu' critico e poi ne ho effettuati molti altri ... l'apparato e' stato a pancia all'aria ed aperto per un anno !!! Ed ero anche senza strumentazione, solo un oscilloscopio, buono, un voltmetro e qualche aggeggetto autocostruito.

ORA IL MIO VICINO PUO' TRASMETTERE E LO SENTO SOLO SULLA FREQUENZA IN CUI OPERA.

Poi sono passato ad altre sino ad andare a brucare l'erba degli altri .... ottenndo dei risultati che sono piu' che positivi.
Non e' detto che la torta venga sempre con il buho.... ma bisogna (qualcuno) provarci... anche perche' ...

NIENTE E' PERFETTO !!!!

al peggio lo possiamo "peggiorare"...hi

Ritornando alla potenziale richiesta di Simone:

"Volevo chiederti cosa si puo' fare nel ten tec orion?

Quali i punti deboli da migliorare?"

non e' che si poteva rimanere a girare i pollici ....

Un apparato del genere, uno dei piu' meglio assai sul mercato, puo' non essere facile e o puo' non presentare i problemi dei recenti black boxes giapponesi. Inoltre, se si riesce a trovare qualche punto "smanettabile" non e' detto che si possano ottenere i risultati positivi e strabilianti come ottenuti nei vari apparati modificati tipo l'IC775, il FT1000MP/MK, il TS940, l'IC751 ...

PURTROPPO QUALCUNO DEVE "PROVARE PER CREDERE"....

Dall'analisi degli schemi dell'ORION avrei trovato due aree di sperimentazione:

1) Sostituzione del secondo mixer

2) Inserzione del PSU filter (2) nell'alimentazione dei VCO Buffer A e VCO Buffer B.

1) Il secondo mixer e' un semplice mixer attivo di tipo push-pull a due JFET, un qualche cosa simile a quello degli FT1000.
I benefici dovrebbero essere quelli di una riduzione di rumore ed un miglioramento di risposta all'IMD e Dinamica. Questo mixer e' seguito da due roofing filter a 450kHz, non il carico ideale.

Lo smanettamento e' alquanto semplice (bisogna controllare gli spazi). La soluzione prospetata e' l'inserimento del 2T FSA H-Mode Mixer e la modifica del mixer originale in amplificatore post-mixer. A questo stadio sono da aggiungere dei JFET in parallelo agli originali per aumentare il guadagno dello stadio, onde compensare la riduzione dovuta all'h-mode.

2) Il filtraggio dell'alimentazione dei VCO e' importante per ridurre la possibilita' che rumore e spikes sull'alimentazione apportino modulazione d'ampiezza e quindi phase noise sui VCO (4).

Tutto qua. Ora il nostro povero Simone si fara' molte notti in bianco cercando di capire ... lo faccio o non lo faccio ?...
Mi auguro che ci sia anche qualche volontario addizionale....

Pero' pensate un momento ....

Se tali modifiche saranno in grado di apportare in teressanti miglioramenti all'ORION ... la notizia farebbe un bel botto nel W-land !!!! ed anche da qualche altra parte....

Modificato da - I7SWX in data 08/12/2009 12:59:16

Firma di I7SWX

Regione Puglia ~ Prov.: Bari ~ Città: Casamassima ~ Messaggi: 3002 ~ Membro dal: 02/01/2005 ~ Ultima visita: 16/09/2024

iz5dkj

oltre 3000 messaggi sul Forum

Inserito il - 08/12/2009 : 22:05:49

Hi Gian,
sono al bivio... stò entrando nel mondo degli "sconvolti"!
Bene, mi sembra un ottima risposta alla mia domanda,
potrebbe essere ora di iniziare?

Firma di iz5dkj

73 Simone IZ5DKJ

http://www.qrz.com/db/iz5dkj

Regione Toscana ~ Città: LUCCA ~ Messaggi: 3386 ~ Membro dal: 09/12/2004 ~ Ultima visita: 22/11/2023

IK6ZER

oltre 1000 messaggi sul Forum

Inserito il - 13/12/2009 : 19:02:41

Ciao gian,chiedo lumi...
ho trovato in rete il tuo PDF sulle modifiche sul 1000 MP, e volevo farti leggere questo documento interessante.

http://www.va3cr.net/mods/RoofingFi...ModMarkV.htm

Anche io avevo notato le stesse cose di W2AJI, ma lui è stato molto più bravo di me, perchè è andato a fondo.
Io mi sono limitato a rimuovere più volte il roofing non notando nessun miglioramento con il filtro inserito. I problemi di intermodulazione causati dai miei vicini li ho attenuati passando al PRo3 e al PERSEUS. Evidentemente bastava ridimensionare il guadagno dell'amplificatoremontato sulla basetta del roofing.
Non ho visto tra le modifiche il circuito che tu proponi per sostituire l'ampli INRAD....forse mi è sfuggito...hi.
Ho deciso di mettere il roofing anche sul PRO3 ma ho verificato che il preamp. è identico al roofing del 1000 MP, quindi i problemi di IMD dovrebbero crearsi anche sull'ICOM, che tra l'altro non ha la possibilità di diminuire l'amplificazione di IF da menù come invece ha lo YAESU.
Ciao

Firma di IK6ZER

FABIO,IK6ZER

Regione Marche ~ Prov.: Pesaro-Urbino ~ Città: FANO ~ Messaggi: 1739 ~ Membro dal: 03/11/2005 ~ Ultima visita: 15/11/2024

I7SWX

oltre 3000 messaggi sul Forum

Inserito il - 13/12/2009 : 22:58:17

IK6ZER ha scritto:

Ciao gian,chiedo lumi...
ho trovato in rete il tuo PDF sulle modifiche sul 1000 MP, e volevo farti leggere questo documento interessante.

http://www.va3cr.net/mods/RoofingFi...ModMarkV.htm

Anche io avevo notato le stesse cose di W2AJI, ma lui è stato molto più bravo di me, perchè è andato a fondo.
Io mi sono limitato a rimuovere più volte il roofing non notando nessun miglioramento con il filtro inserito. I problemi di intermodulazione causati dai miei vicini li ho attenuati passando al PRo3 e al PERSEUS. Evidentemente bastava ridimensionare il guadagno dell'amplificatoremontato sulla basetta del roofing.
Non ho visto tra le modifiche il circuito che tu proponi per sostituire l'ampli INRAD....forse mi è sfuggito...hi.
Ho deciso di mettere il roofing anche sul PRO3 ma ho verificato che il preamp. è identico al roofing del 1000 MP, quindi i problemi di IMD dovrebbero crearsi anche sull'ICOM, che tra l'altro non ha la possibilità di diminuire l'amplificazione di IF da menù come invece ha lo YAESU.

Ciao

Ciao Fabio,

OK di tutto.

Tutti gli apparati hanno alto il guadagno degli stadi nei front end perche' se si riduce il guadagno li bisogna aumentarlo negli stadi successivi e viene fuori il problema delle schermature, che ostano e sono un casotto per i PCB degli apparati.

Tutti i filtri INRAD sono simili, cambia la misura meccanica della basetta. Il filtro inrad ha generalmente un guadagno di 1 o 2dB.

Il problema e' il secondo mixer (questo e' vero per tutti gli apparati Yaesu, Icom, Kenwood, TT....), se non modifichi questo stadio non combini niente, perdi solo tempo. La modifica del secondo mixer comporta una riduzione di guadagno in tale stadio (-5dB dell'Hmode), che non viene recuperato dalla modifica a post mixer amplifier del vecchio mixer. Associato alla modifica devi aggiungere un amplificatore che va inserito sulla seconda IF tra 2nd IF roofing filter ed il banco dei filtri a quarzo. I benefici sono diversi: riduzione di rumore, aumento di DR e miglioramento della selettivita' dei filtri a quarzo sulla seconda IF.

Ricordati una cosa .... nessuno a livello internazionale ha portato avanti modifiche di apparati commerciali di tipo complesso come predicato dal pensionato terremotato.
Un test fatto tra un FT1000MP modificato e FT9000, 2000 e 950, sia strumentale che ad orecchio, ha rilevato la superioritaì del 1000.
Guardati le note sulle modifiche dell'IC775 (applicabili a tutti gli apparati precedenti e successivi) e vedrai che si mette in tasca molti altri blasonati. Vedrai anche la nota di un possessore di IC7800.

Circa la modifica dell'amplificatore dell'inrad e' fattibile, ma non si ottengono grandi miglioramenti, una possibile riduzione di rumore e' stata rilevata.
La larghezza di banda del roodìfing filter INRAD non genera intermodulazione se sostituisci il secondo mixer. Anzi, potresti andare anche senza, ma e' consigliabile per ridurre i segnali che porterebbero ad imd della prima IF.

Spero di aver risposto ai tuoi punti

73

Modificato da - I7SWX in data 13/12/2009 23:04:41

Firma di I7SWX

Regione Puglia ~ Prov.: Bari ~ Città: Casamassima ~ Messaggi: 3002 ~ Membro dal: 02/01/2005 ~ Ultima visita: 16/09/2024

IK6ZER

oltre 1000 messaggi sul Forum

Inserito il - 13/12/2009 : 23:25:19

OK, ma avrei bisogno di scambiare quattro chiacchiere con te, a riguardo dei kit per le modifiche. Se non ti creo problemi, mandami il tuo numero a questa mail, ik6zer@alice.it oppure fammi sapere come posso contattarti, dato che alle mail non rispondi....hi....
ciao

Firma di IK6ZER

FABIO,IK6ZER

Regione Marche ~ Prov.: Pesaro-Urbino ~ Città: FANO ~ Messaggi: 1739 ~ Membro dal: 03/11/2005 ~ Ultima visita: 15/11/2024

I7SWX

oltre 3000 messaggi sul Forum

Inserito il - 14/12/2009 : 23:08:46

IK6ZER ha scritto:

OK, ma avrei bisogno di scambiare quattro chiacchiere con te, a riguardo dei kit per le modifiche. Se non ti creo problemi, mandami il tuo numero a questa mail, ik6zer@alice.it oppure fammi sapere come posso contattarti, dato che alle mail non rispondi....hi....
ciao

Ciao Fabio,

OK di tutto. Non so come hai indirizzato le mail se su yahoo e' .com e non .it se qui in arifidenza, non sempre effettuo il log-in

i7swx@yahoo.com

Ti mando il numero via mail

73

Firma di I7SWX

Regione Puglia ~ Prov.: Bari ~ Città: Casamassima ~ Messaggi: 3002 ~ Membro dal: 02/01/2005 ~ Ultima visita: 16/09/2024

IK1DPA

oltre 100 messaggi sul Forum

Inserito il - 23/12/2009 : 16:02:05

C'e qualcuno che ha provato il mixer sul K1? Sarei curioso, in concreto, di sapere quali sono le differenze.

Recentemente ho ripreso a trafficare un po' col saldatore e ora, dopo aver montato appunto il K1, ci ho preso gusto...

bob/ik1dpa

Firma di IK1DPA

Così è se vi pare.
L.Pirandello

http://ik1dpa.blogspot.com
YAESU FTdx1200 - YAESU FT-857 - ELECRAFT K1 - HY-GAIN DX-88
Linux Mint 17.1

Regione Liguria ~ Prov.: Imperia ~ Città: Sanremo ~ Messaggi: 260 ~ Membro dal: 13/10/2006 ~ Ultima visita: 04/04/2022

I7SWX

oltre 3000 messaggi sul Forum

Inserito il - 23/12/2009 : 23:34:54

IK1DPA ha scritto:

C'e qualcuno che ha provato il mixer sul K1? Sarei curioso, in concreto, di sapere quali sono le differenze.

Recentemente ho ripreso a trafficare un po' col saldatore e ora, dopo aver montato appunto il K1, ci ho preso gusto...

bob/ik1dpa

Ciao Bob,

le modifiche le ho progettate anche per il K1 pero' non ci sono stati volontari...hi

Non so se c'e' spazio all'interno del K1. La modifica del primo mixer e' simile a quella del K2 ma con l'aggiunta di un amplificatore IF in quanto la sostituzione del NE612 comporta la ridistribuzione dei guadagni.
Se c'e' spazio per il mixer, l'amplificatore addizionale èotrebbe essere fatto usando un BF998 montato agambe all'aria su un pezzo di piastrina PC, invece di utilizzare l'amplificatore a 2 JFET.

Devi pensare che sostituisci un mixer con una IIP3 di circa -20dBm con un mixer che ha una IIP3 intorno ai +40dBm ...
Il risultato dovrebbe risultare simile al K2 modificato e quindi non troppo distante dal K3... scommetto un cagìffe' con singola cannuccia..hi

73 e Felice Natale ed Anno Nuovo a tutti

Firma di I7SWX

Regione Puglia ~ Prov.: Bari ~ Città: Casamassima ~ Messaggi: 3002 ~ Membro dal: 02/01/2005 ~ Ultima visita: 16/09/2024

IK6VXF

oltre 100 messaggi sul Forum

Nota:

Inserito il - 18/01/2010 : 13:57:25
Ciao Gian, mi interessano le modifiche per lo Yaesu ft-1000mp, come posso fare per ordinartele???? Grazie e cordialità de IK6VXF, Felice ik6vxf@tiscali.it
Modificato da - IK6VXF in data 18/01/2010 13:58:27


Regione Abruzzo ~ Prov.: Chieti ~ Città: Chieti ~ Messaggi: 133 ~ Membro dal: 10/06/2007 ~ Ultima visita: 28/05/2024

I7SWX

oltre 3000 messaggi sul Forum

Inserito il - 18/01/2010 : 22:19:27

IK6VXF ha scritto:

Ciao Gian, mi interessano le modifiche per lo Yaesu ft-1000mp, come posso fare per ordinartele????
Grazie e cordialità de IK6VXF, Felice

ik6vxf@tiscali.it

Ciao Felice,

grazie per l'interesse. Ho anche ricevuto la tua mail.

Sto' aggiornando il file del FT1000MP e poi te lo invio con allegato le info sui kit.

73

Firma di I7SWX

Regione Puglia ~ Prov.: Bari ~ Città: Casamassima ~ Messaggi: 3002 ~ Membro dal: 02/01/2005 ~ Ultima visita: 16/09/2024

I7SWX

oltre 3000 messaggi sul Forum

Inserito il - 11/02/2010 : 17:58:41

Carissimi smanettatori, avventurieri e non...

vi informo che e' disponibile laBozza finale del manuale relativo alle modifiche dello YAESU FT1000MP

FT1000MP:

328,03 KB

e le bozze delle modifiche per i KENWOOD TS930, TS940, TS850

TS930:

292,14 KB

TS940:

292,24 KB

TS850:

308,51 KB

I kit sono disponibili.

Cordiali 73

Firma di I7SWX

Regione Puglia ~ Prov.: Bari ~ Città: Casamassima ~ Messaggi: 3002 ~ Membro dal: 02/01/2005 ~ Ultima visita: 16/09/2024

ik8hba

oltre 100 messaggi sul Forum

Inserito il - 15/02/2010 : 19:04:03

Caro Gian, cari smanettoni....
Qualcuno è stato già contagiato e si è messo subito all'opera

Al link che segue trovate ottime foto sexy relative all'installazione del filtro PSU VCO sul Kenwood TS-850. Prossimamente quelle relative agli altri stadi e quelle del TS-930S(WX)

http://www.aricampobasso.it/foto.ph...a=1&act=show

Firma di ik8hba

73 de IK8HBA - Luciano

www.aricampobasso.it - Sezione A.R.I. "Guglielmo Marconi" Campobasso

Prov.: Campobasso ~ Messaggi: 227 ~ Membro dal: 07/06/2009 ~ Ultima visita: 30/05/2021

ik8tng

oltre 500 messaggi sul Forum

Inserito il - 09/03/2010 : 10:44:44

ik8hba ha scritto:

Caro Gian, cari smanettoni....
Qualcuno è stato già contagiato e si è messo subito all'opera

Al link che segue trovate ottime foto sexy relative all'installazione del filtro PSU VCO sul Kenwood TS-850. Prossimamente quelle relative agli altri stadi e quelle del TS-930S(WX)

http://www.aricampobasso.it/foto.ph...a=1&act=show

anche io contagiato vi farò sapere (foto) del mio vecchio ma glorioso 940s in arrivo i kit

Regione Campania ~ Prov.: Caserta ~ Città: Aversa ~ Messaggi: 997 ~ Membro dal: 29/01/2007 ~ Ultima visita: 28/10/2021

IZ1ELQ

oltre 500 messaggi sul Forum

Inserito il - 09/03/2010 : 11:02:20

SPETTACOLO!! Mi sono letteralmente bevuto tutta la discussione: dove trovo la documentazione per l'FT1000MP? Voglio godermela tutta e poi divertirmi con i kit!
Bravo davvero!

Firma di IZ1ELQ

Paolo Crivellari

Regione Liguria ~ Prov.: Genova ~ Città: genova ~ Messaggi: 652 ~ Membro dal: 03/10/2005 ~ Ultima visita: 20/11/2024

ik8tng

oltre 500 messaggi sul Forum

Inserito il - 09/03/2010 : 16:34:39

IZ1ELQ ha scritto:

SPETTACOLO!! Mi sono letteralmente bevuto tutta la discussione: dove trovo la documentazione per l'FT1000MP? Voglio godermela tutta e poi divertirmi con i kit!
Bravo davvero!

scrivi/chiama swx

Regione Campania ~ Prov.: Caserta ~ Città: Aversa ~ Messaggi: 997 ~ Membro dal: 29/01/2007 ~ Ultima visita: 28/10/2021

I7SWX

oltre 3000 messaggi sul Forum

Inserito il - 11/03/2010 : 10:11:39

Ciao Sergio,

grazie per la "reclame". Ho inviato il file a Paolo ed i tuoi kit prendono il cammello postale questa mattina... gli daro' un calcio nei condensatori cosi' va piu' veloce...hi

73

Firma di I7SWX

Regione Puglia ~ Prov.: Bari ~ Città: Casamassima ~ Messaggi: 3002 ~ Membro dal: 02/01/2005 ~ Ultima visita: 16/09/2024

Pagina: di 5

Discussione

Pagina Successiva

| Altri..

Vai a:

Arifidenza.it | Attività - ARI Fidenza | Home

La Sezione - ARI Fidenza

Questa pagina è stata generata in 0,87 secondi.
